东岳机械集团集多年加气砖设备制造经验，国家政策的支持，山东省明确推进绿色建筑规模化，更是为我国加气砖设备领域创造了更好的条件，因此，大力开发和应用加气混凝土砌块制品可以取得良好的经济效益和社会效益，具有广阔的发展前景。

下面是我公司生产的30万立方加气砖设备生产线生产流程及相关设备介绍。

30万立方米加气砖设备

1. 颚式破碎机

        主要用于对生石灰块的破碎，达到球磨机的进料粒度进行研磨，保证石灰粉的细度产量。破碎机具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。 加气混凝土破碎机（破碎设备）广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门，破碎抗压强度不超过320兆帕的各种物料。

2.球磨机
        主要用于生石灰的磨碎工作。球磨机是物料被破碎之后，再进行粉碎的关键设备。它广泛应用于水泥，硅酸盐制品，新型建筑 材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。

3.皮带输送机
        输送物料。皮带输送机主要特点是机身可以很方便的伸缩，设有储带仓，机尾可随采煤工作面的推进伸长或缩短，结构紧凑，可不设基础，直接在巷道底板上铺设，机架轻巧，拆装十分方便。当输送能力和运距较大时，可配中间驱动装置来满足要求。根据输送工艺的要求，可以单机输送，也可多机组合成水平或倾斜的运输系统来输送物料。

4.浇注机
        主要用于对料浆和水泥白灰铝粉的搅拌融合完成浇注作业。浇注机是加气砖坯体浇注前的物料搅拌机械,它位于坯体模具之上.规格:4m3、6m3 。加砖浇注机浇注形式分为移动式（配动力20.7KW）和固定式（配动力18.5KW）两种浇注方式。

5.螺旋输送机
        主要用于把料仓中的水泥和石灰输送至计量罐内。该生产线中共需两台；一台用来输送水泥：一台用来输送白灰。螺旋输送机是冶金、建材、化工、粮食及机械加工等部门广泛应用的一种连续输送设备。加气砖螺旋输送机主要用于输送水泥、粉煤灰、矿粉等粉状、微粒状等散状物料，不宜输送粘性大、易结块、纤维等原料。

6.斗式提升机
        主要用于把破碎好的生石灰粒提升输送到料仓。在加气砖设备中共需两台，一台用来提升输送生石灰粒；一台用来提升输送生石灰粉。斗式提升机用来垂直提升经过破碎的石灰石、煤、石膏、熟料、干粘土等块粒状物料以及生料、 水泥、煤粉等粉状物料。根据料斗运行速度的快慢不同，加气混凝土斗式提升机可分为：离心式卸料、重力式 卸料和混合式卸料等三种形式。

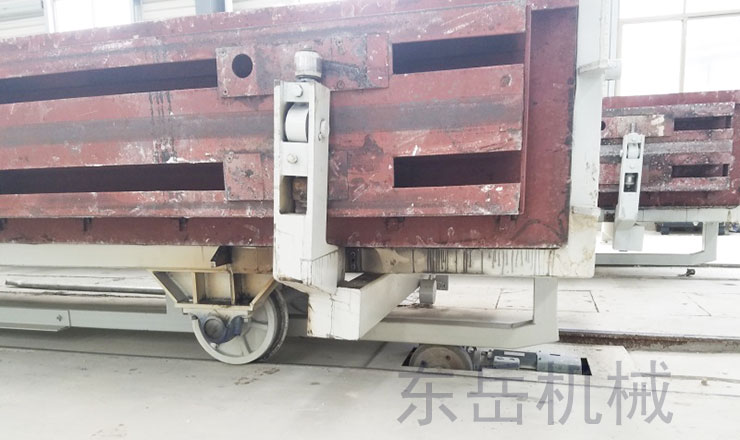

7.模框
        模框在加气砖设备中主要用于存放料浆使其在此发泡成型。模框与底板结合可盛装料浆，静置养护发泡固化成坯体至加气混凝土切割机进行切割，并与蒸养小车级码后进入蒸压釜进行蒸压。
8.底板
        模底板在加气砖设备中主要用于和模框组合成盒子存放料浆。底板四边选用方钢结构焊接而成，上铺8mm厚钢板加强钢性，防止变形损坏坯体。加气混凝土底 板由特制的矩形钢管、槽钢和钢板等制成，规格有4200×1200mm，4200×1500mm， 6000×1500mm等。加气混凝土底板不仅要经久耐用，刚度好，不易变形，还需具有较好的互换性。

9.蒸养车

       蒸养车主要用于加气砖设备生产线前期浇注、中期蒸压胚体和后期出釜码垛的转运工作。蒸养车是加气混凝土生产中的主要配套设备。切割后的坯体连同底板一起被吊装到加气混凝土蒸养车上。加气混凝土蒸养车承载着底板连同坯体，编组进入蒸压釜进行蒸养。

10.牵引机
        主要用于蒸养车的配套，作为蒸养车的动力使其行走。 牵引机采用双履带式牵引方式，可控硅无级调速。主要和塑料挤出机配套，用于塑料管材，软管等各种塑料型材的挤出牵引，适用范围广，使用方便。

11.摆渡车
        使蒸养车行走平衡。摆渡车是各类蒸养制品厂成型工段连接蒸养工段换向拖动不可少的设备。摆渡车是我公司在进口产品的基础上设计制造，摆渡车具有拖动、顶推强劲有力的特点。

12.计量罐
        主要用于对铝粉的搅拌制浆。计量罐：根据不同容积，搅拌器不同转速及用途来选定不同的制浆机、料浆（废浆）加气砖计量 罐和料浆贮罐。规格有： 6m3，8m3，10m3，20m3，35m3，50m3，100m3等多种规格。

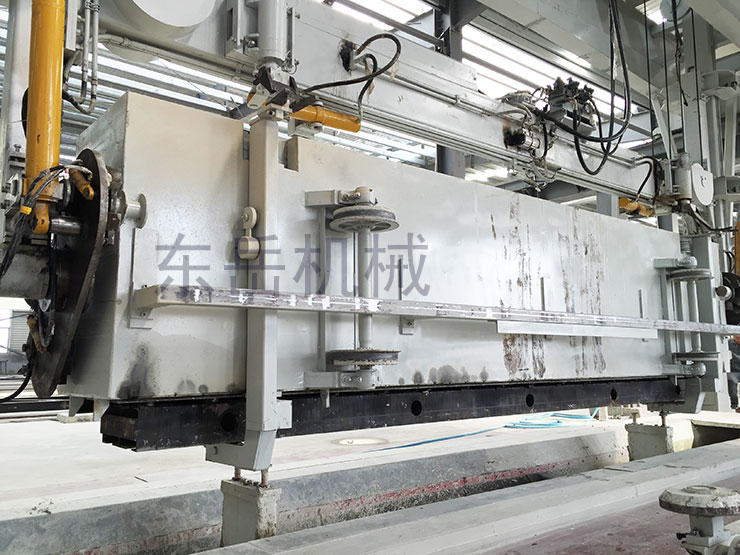

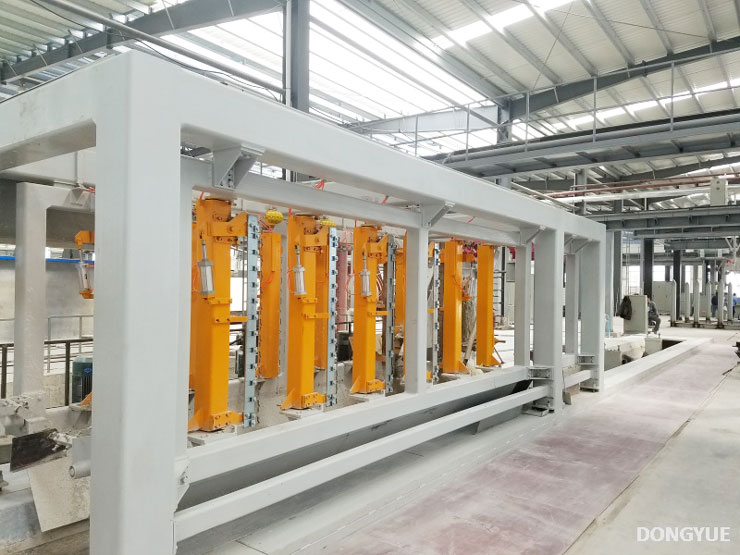

13.切割机

        对模块进行切割成各种规格。切割机是加气砖生产中的主要设备。加气砖设备在年产5万立方米以上，加气砖切割机是必配的设备，是提高产量质量不可缺少的设备。加气砖切割机对还坯体实行一步到位，六面翻转切割，因其工艺先进，不用二次吊装，减少了因多次吊装对坯体的损伤。

14.翻转吊具

        主要用于模框、模底板、蒸养车额定的起吊。

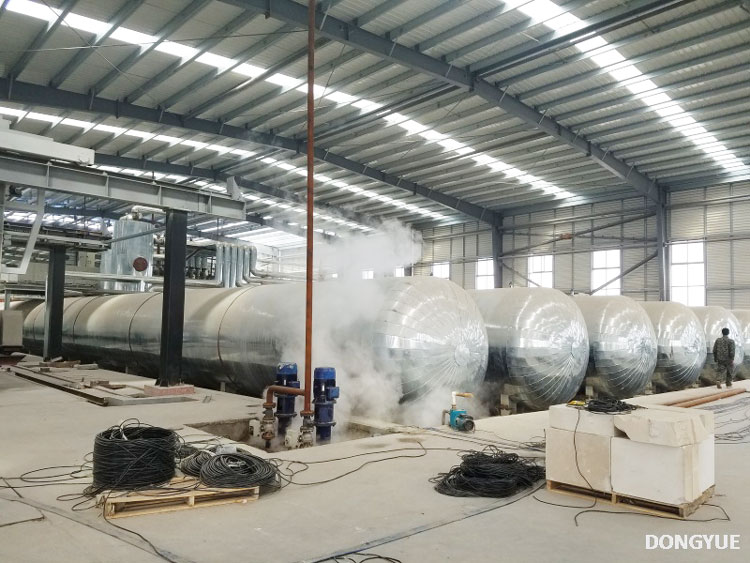

15.蒸养釜

        主要用于对切割后的胚体进行高温高压蒸压养护。蒸压釜是加气砖生产和蒸压砖生产的重要设备。我公司配套的加气砖蒸压釜为钢制卧式筒型装置，性能可靠。于对切割后的坯体进行高温高压养护；也可用于加气砖生产的高温高压养护。

16.锅炉
        主要为蒸压釜和预养窑等用热设施提供热能。锅炉是一种利用燃料燃烧后释放的热能或工业生产中的余热传递给容器内的水，使水达到所需要 的温度（热水本体水压部分）、“炉”（即燃烧设备部分）、附件仪表及附属设备）或一定压力蒸 汽的热力设备。

加气砖规格

东岳机械集团加气砖设备生产线流程

1、原料处理与储备：

   东岳通过对原料存放区的的合理规划、改善原料处理方式来规避粉尘、噪音、固废等问题，为工人营造一个舒适的工作环境。

2、计量配料浇注：

    料浆、胶结料、石膏和铝粉都分别通过相应自动计量称计量，后在搅拌机内高速搅拌，叫主导模箱后进行气泡梳理。整个系统由PLC进行自动化控制，保证工序运行的精确和高效。

3、静养与切割：

    平稳的静停控制方式可防止坯体发气膨胀过程中对内部结构的损伤，同时东岳提供的六面切割方案中，高效顺畅的切割机和去废皮翻转装置是核心设备。

4、蒸压和成品处理：

    经过蒸养釜，砖坯获得强度和性能。出釜后的产品，通过东岳掰板打包系统，不但提高产品合格率，还解决了砌块、板材同时分离的难题。
